Partes del Satélite Simón Bolívar

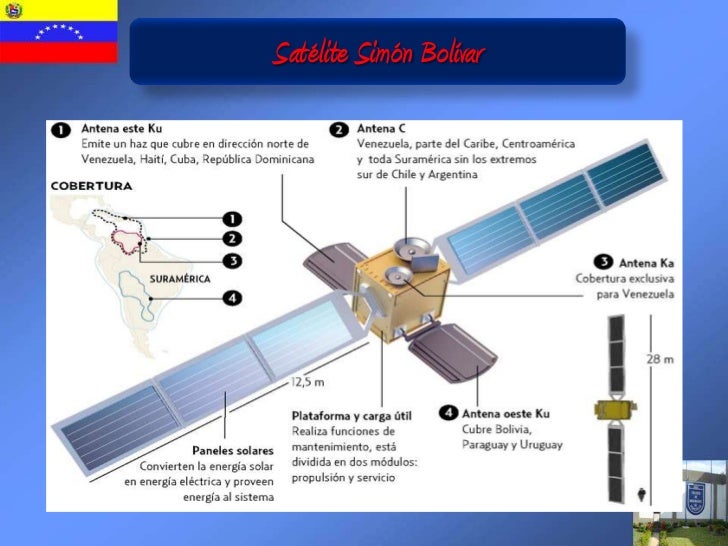

El satélite Simón Bolívar o VENESAT-1 posee 8 partes que resultan fundamentales para su correcto funcionamiento y trabajo en la órbita que posee, ellos son:

1. Paneles Solares

Los paneles solares son partes totalmente idénticas que están extendidas como dos secciones de forma simétrica en la pared norte y la pared sur del satélite, las cuales están divididas en 3 paneles cada sección y están encargados de transformar toda la energía solar que reciben de la luz del Sol, en energía eléctrica para su funcionamiento. Los paneles solares son un conjunto de varias celdas solares que funcionando de manera correcta pueden proveer suficiente potencia para que el satélite otorgue sus servicios.

2. Plataforma Útil

Es aquella encargada de proveer todas los procesos y funciones de mantenimiento que el satélite necesita para funcionar correctamente y así realizar la misión espacial que se le fue encomendada desde sus bases terrestres. Está dividida en 2 partes, el módulo de propulsión y el módulo de servicio.

El módulo de propulsión es aquel que posee en su interior un cilindro central, lo que representa el cuerpo o la estructura principal del Satélite VENESAT-1, además tiene en su interior los tanques de propelente satelital. El módulo de servicio simplemente está compuesto por 4 paneles, los cuales poseen en su interior baterías y equipos que funcionan como subsistemas como la potencia eléctrica, telemetría, telecomando, control de ubicación, datos de abordo y propulsión y control de la temperatura del satélite.

3. Carga Útil

La carga útil de cualquier satélite encargado de telecomunicaciones, es aquella parte que se encuentra a bordo para proveer el enlace necesario para la recepción, amplificación y la transmisión de todo tipo de señales y datos, sobre todo en radiofrecuencia, permitiendo prestar el servicio a la República Bolivariana de Venezuela, aquí además se encuentran todos los transpondedores y las antenas.

4. Antena Este Ku

Es una de las 2 antenas de forma elipsoidal que posee (Gregorianas), tiene una estructura de  3 m por 2,2 metros de largo y ancho, incluyendo además un gran mecanismo de despliegue, montada del lado este del satélite.

El mecanismo de despliegue resulta ser una parte fundamental en las antenas siendo necesario que funcionen perfectamente, ya que si por alguna razón llegara a fallar, el satélite se perdería totalmente y vagaría por el espacio como ha sucedido antes con variados programas satelitales fallidos.

Esta antena posee un reflector principal con forma parabólica, con lo que logra emitir un haz de señal en dirección hacia el norte que cubre a Venezuela, Guayana Esequiba, Trinidad y Tobago, Puerto Rico, República Dominicana, Haití, Aruba, Curazao, Bonaire, Jamaica, Cuba y otros países más, sobre todo las islas encontradas en el Caribe.

5. Antena Oeste Ku

Esta es la segunda antena con forma elipsoidal, gregoriana, que posee el Satélite Simón Bolívar o VENESAT-1. y a diferencia de la Antena Este Ku, este posee una longitud de 2,8 metros por 2 metros, con su respectivo mecanismo de despliegue.

Se encuentra montado del lado oeste del satélite y al igual que la anterior, posee un reflector principal parabólico que emite un haz de señal en dirección al Sur, cubriendo a Uruguay, Paraguay, Bolivia y todo lo que corresponde a la zona nororiental de la República de Argentina.

6. Antena C

Es una antena que posee una rejilla doble excéntrica, que abarca alrededor de 1,6 metros de diámetro, contada en la cubierta principal del satélite Simón Bolívar o VENESAT-1 orientada en dirección al planeta Tierra y al igual que las anteriores posee un reflector principal de forma parabólica que emite una señal hacia toda América Latina, es decir, Venezuela, Cuba, República Dominicana, Haití, Jamaica, Centroamérica, sin México, Guatemala y Belice, todas las islas del Caribe y a Sur América sin contar el sur de la Patagonia, es decir, los extremos al sur de la República de Chile y de Argentina.

7. Antena Ka

Esta antena posee una forma elipsoidal, gregoriana, y posee tan solo 1 metro de diámetro, posicionada en la cubierta del satélite. El reflector principal de esta antena tiene forma parabólica, y está encargada de cubrir tan solo el espacio venezolano.

8. Soporte para Antena de Telemetría y Telecomando

Esta estructura corresponde al soporte de apoyo para la antena C del satélite, donde se encuentran los alimentadores de comunicación y las antenas que están orientadas al servicio de telemetría y telecomando para Venezuela. Con ella se optimiza la masa y las interfaces entre el satélite y las antenas que posee se minimizan.
